BIMServer 1.5.88 服务器部署与IFC文件上传及3D可视化集成方案
一、 前言
随着建筑信息模型（BIM）技术在工程设计、施工与运维全生命周期的深入应用，构建一个高效、稳定的BIM协同管理平台成为行业刚需。BIMServer作为一款开源的BIM数据管理与协作服务器，以其对IFC（工业基础类）标准的原生支持，成为了构建此类平台的理想核心。本文旨在提供一份详细的BIMServer 1.5.88版本服务器部署指南，并阐述如何将IFC文件上传至该服务器，最终在Web端实现模型的3D可视化展示。方案将集成“本地及异地代缴费服务”作为扩展功能模块，以满足项目协同中的财务流程需求。
二、 BIMServer 1.5.88 服务器部署
1. 环境准备
操作系统：建议使用稳定版本的Linux发行版（如Ubuntu 20.04 LTS、CentOS 7/8）或Windows Server。
Java环境：BIMServer 1.5.88基于Java，需安装Java 8（推荐）或更高版本的JDK。
数据库：支持PostgreSQL、MySQL、SQL Server等。推荐使用PostgreSQL 9.5+，性能与兼容性俱佳。
Web容器：BIMServer内嵌Jetty服务器，无需额外安装。
* 网络：确保服务器有固定的IP地址或域名，并开放必要的端口（默认8080）。
2. 安装与配置步骤
获取安装包：从BIMServer官方网站或GitHub仓库下载bimserver-1.5.88.war文件。
数据库配置：在选定的数据库中创建专用数据库（如 bimserverdb），并创建具有完全权限的用户。
启动与初始化：将.war文件放置于Tomcat的webapps目录（若使用独立Tomcat）或直接通过 java -jar bimserver-1.5.88.war 命令运行。首次访问 http://服务器IP:8080 将进入初始化设置向导。

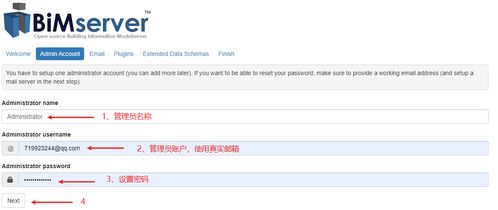

向导配置：在向导中，设置管理员邮箱、密码，选择数据库类型，并填写数据库连接信息（JDBC URL、用户名、密码）。完成配置后，BIMServer将自动创建所需数据表。
* 基本设置：登录管理后台，配置服务器地址、邮件服务器（用于通知）、插件（如IFC引擎、序列化插件）等。
三、 IFC文件上传与3D可视化
1. IFC文件上传
创建项目与用户：在BIMServer管理界面或通过其REST API，为项目创建对应用户（如设计师、工程师）并分配权限。
创建修订：在目标项目下，创建一个新的“修订”。
* 上传IFC：通过Web界面的“上传”功能，或使用BIMServer提供的Java客户端库、REST API，将IFC文件上传至该修订。BIMServer会自动解析IFC文件，并将其存储于数据库中。
2. 3D可视化集成
BIMServer本身提供基础的几何查询接口，但需要前端库来实现丰富的3D交互。主流方案包括：
- 使用BIMSurfer：BIMSurfer是专为BIMServer设计的3D查看器。部署BIMSurfer，并配置其连接到您的BIMServer实例（修改其配置文件中的服务器地址）。用户通过浏览器访问BIMSurfer，即可选择项目、修订，在线浏览3D模型。
- 集成Three.js / xeokit：对于需要高度自定义外观和交互的场景，可以使用Three.js或xeokit等WebGL库。通过调用BIMServer的JSON或二进制流接口（如
/json或/stream服务）获取模型的几何与属性数据，在前端进行渲染和交互开发。 - 流程：用户在前端页面选择模型 -> 前端应用向BIMServer请求特定修订的几何数据 -> BIMServer返回数据 -> 前端3D引擎（如Three.js）解析并渲染模型。
四、 本地及异地代缴费服务集成方案
此功能旨在解决项目协同中，跨地域团队成员因模型查看、数据提取或高级分析产生的内部服务费用结算问题。
1. 架构设计
独立服务模块：建议将缴费服务设计为一个独立的微服务，与BIMServer解耦，通过API进行通信。这提高了系统的可维护性和扩展性。
数据库：为缴费服务建立独立的数据库，记录用户账户、费用明细、账单、支付记录等。
* 支付网关：集成第三方支付接口（如支付宝、微信支付、银联），处理实际的资金流。
2. 业务流程
服务定价与触发：在BIMServer或管理后台，为特定操作定义计费规则。例如：
按次：每次上传超过特定大小的IFC文件、发起一次复杂的碰撞检测分析。
- 按量：下载的数据量、API调用次数。
- 包月/年：高级用户的模型存储空间、并发查看权限。
- 计费触发：当用户在BIMServer上执行计费操作时，BIMServer通过内部事件机制或API调用，向“缴费服务”发送计费请求（包含用户ID、项目ID、操作类型、计量信息）。
- 账单生成与通知：缴费服务根据计费规则计算金额，生成账单，并更新用户账户欠费信息。通过邮件或站内信通知用户（本地和异地用户流程一致）。
- 支付与状态同步：用户登录缴费服务门户（或嵌入BIMServer界面的缴费模块），查看待付账单，选择支付方式完成支付。支付成功后，支付网关回调缴费服务，缴费服务更新账单状态为“已支付”，并可通过API通知BIMServer，必要时恢复或提升该用户的服务权限。
- 异地处理：整个流程完全在线进行，异地用户与本地用户体验无差异。系统需支持多种货币结算及清晰的费率说明。
3. 技术实现要点
API设计：设计清晰的RESTful API供BIMServer调用（发送计费事件）和前端调用（查询账单、发起支付）。
安全性：所有API通信需使用HTTPS，并对计费、支付等敏感操作进行严格的身份验证（如JWT Token）和权限校验。
* 数据一致性：采用异步消息队列（如RabbitMQ, Kafka）或分布式事务（如Saga模式）来确保BIMServer操作记录与缴费服务账单记录的最终一致性。
五、
部署BIMServer 1.5.88并实现IFC模型的上传与3D展示，是构建企业级BIM协作平台的核心步骤。通过结合BIMSurfer或自定义WebGL前端，可以提供一个强大的模型可视化环境。而集成“本地及异地代缴费服务”则是对平台商业化运营或内部成本核算的重要扩展，它将BIM数据管理能力转化为可计量、可运营的服务。建议在实际部署中，充分考虑系统安全性、高可用性以及用户体验，分阶段实施，并根据具体业务需求对上述方案进行调整和优化。
